Fundamentals of digital communication
💫✨💙✨💫

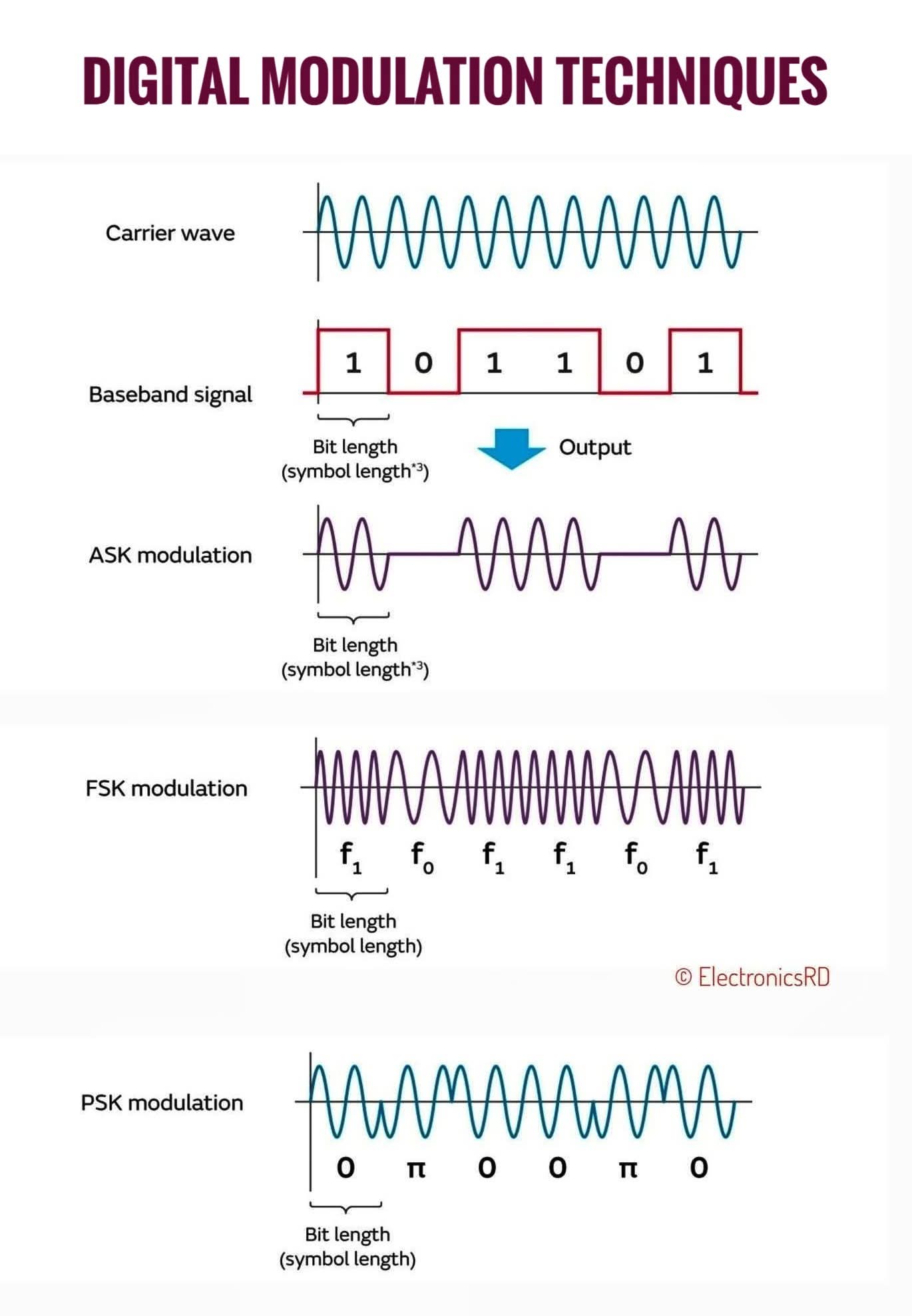

이 다이어그램은 통신 시스템에서 아날로그 채널을 통해 디지털 정보를 효율적으로 전송하기 위해 사용되는 디지털 변조 기술을 보여줍니다. 맨 위에는 변조의 기본으로 사용되는 연속적인 정현파 신호인 반송파가 있습니다. 기저대역 신호는 메시지 역할을 하는 정의된 비트 길이를 가진 이진 입력 데이터 스트림(1과 0)입니다.
진폭 편이 방식(ASK)에서는 반송파의 진폭이 입력 비트에 따라 변합니다. "1"에는 더 높은 진폭이, "0"에는 0 또는 더 낮은 진폭이 사용됩니다. 주파수 편이 방식(FSK)에서는 반송파의 주파수가 이진 상태를 나타내기 위해 두 개의 뚜렷한 값, f₀와 f₁ 사이에서 변경됩니다. 위상 편이 방식(PSK)에서는 비트를 구별하기 위해 반송파의 위상이 일반적으로 180°(π)만큼 변경됩니다.
이러한 기술은 라디오, 위성 및 광섬유와 같은 다양한 채널을 통해 데이터를 효율적이고 안정적이며 강력하게 전송할 수 있도록 하는 디지털 통신의 기초입니다.
#전자공학 #디지털변조
💫✨💙✨💫
- 전체 레이아웃: 이미지는 "디지털 변조 기술"이라는 제목의 다이어그램입니다. 디지털 데이터(1과 0)가 아날로그 반송파를 사용하여 어떻게 전송되는지 시각적으로 설명합니다.
- 섹션:
- 반송파: 맨 위에 있는 간단한 사인파는 반송 신호를 나타냅니다.
- 기저대역 신호: 반송파 아래에는 1과 0의 시퀀스를 나타내는 직사각형 펄스가 있는 디지털 신호가 표시됩니다.
- ASK 변조: 이 섹션에서는 디지털 신호를 나타내기 위해 반송파의 진폭이 어떻게 변하는지 보여줍니다. 비트가 "1"일 때 진폭이 더 높고 비트가 "0"일 때 진폭이 더 낮거나 0입니다.
- FSK 변조: 이 섹션에서는 반송파의 주파수가 어떻게 변하는지 보여줍니다. 하나의 주파수(f1)는 "1"을 나타내고 다른 주파수(f0)는 "0"을 나타냅니다.
- PSK 변조: 이 섹션에서는 디지털 신호를 나타내기 위해 반송파의 위상이 어떻게 변하는지 보여줍니다. π(180도)의 위상 편이는 "1"과 "0"을 구별하는 데 사용됩니다.
- 주석: 각 섹션에는 변조된 신호에서 각 비트의 지속 시간을 보여주는 "비트 길이(심볼 길이)"를 나타내는 주석이 포함되어 있습니다.
- 시각적 스타일: 이 다이어그램은 변조 기술을 설명하기 위해 명확하고 간단한 파형을 사용합니다. 반송파와 변조된 신호에는 다른 색상이 사용됩니다.
이 이미지는 텍스트에 설명된 개념을 효과적으로 시각화하여 디지털 변조가 어떻게 작동하는지 더 쉽게 이해할 수 있도록 합니다.
